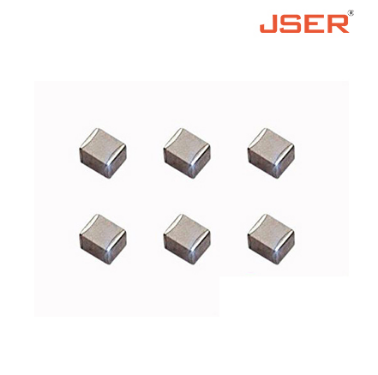

金盛爾教你如何手工焊接貼片電容的技巧

2020-02-25 17:54:58        792   責任編輯: 貼片電容



  隨著貼片元器件的應用越來越多,跟傳統的封裝相對比,具有占有電路板空間小,大批量加工生產方便,布線密度高等特點。貼片電阻和電容的引線電感大大減少,在高頻電路中占有。缺點是不便于手工焊接。因此在這里將給大家講解貼片電容的焊接機巧。


  1. 先在焊盤上涂助焊劑,再用烙鐵處理一遍,以免焊盤鍍錫不良或被氧化,造成不好焊接,芯片一般不需處理就可以焊接。



  2.用鑷子小心地將PQFP芯片放到PCB板上,應注意不要損壞引腳。使其與焊盤對齊了,芯片放置正確方向。把烙鐵的溫度調到300攝氏度左右,烙鐵頭尖沾少量的焊錫,用工具向下按住已對準位置的芯片,在兩個對角位置的引腳上加少量的焊劑,仍然向下按住芯片,焊接兩個對角位置上的引腳,使芯片固定而不能移動。在焊完對角后重新檢查芯片位置是否對準。要可進行調整要麼拆除并重新在PCB板上對準位置才焊接。


  3.開始焊接引腳時,應在烙鐵尖上加上焊錫,將引腳涂上焊劑使引腳保持濕潤。用烙鐵尖接觸芯片每個引腳的末端,直到看見焊錫流入引腳。在焊接時要保持烙鐵尖與被焊引腳并行,防止因焊錫過量發生搭接。


  4.焊完引腳后,用焊劑浸濕引腳以便清洗焊錫。在需要的地方吸掉多余的焊錫,以消除短路和搭接。用鑷子檢查是否有虛焊,檢查完成后,從電路板上清除焊劑,將硬毛刷浸上酒精沿引腳方向仔細擦拭,直到焊劑消失為止。


  5.貼片阻容元件則相對容易焊一些,可以先在一個焊點上點上錫,然后放上元件的一頭,用鑷子夾住元件,焊上一頭之后,再看看是否放正了;如果已放正,就再焊上另外一頭。


  在學會以上技巧后,要掌握焊接技巧還是需要大量的實踐。以上就是小編今天分享的內容了,希望可以幫助到大家!
